| 品牌 | 其他品牌 | 加工定制 | 否 |
|---|---|---|---|
| 材质 | 铸铁 | 连接形式 | 螺纹 |
| 适用介质 | 油品 | 压力环境 | 常压 |
| 外形 | 小型 | 流动方向 | 换向 |
| 零部件及配件 | 阀体 | 工作温度 | 常温 |
| 类型 | 直通式 | 标准 | 国产 |
| 驱动方式 | 电动 |

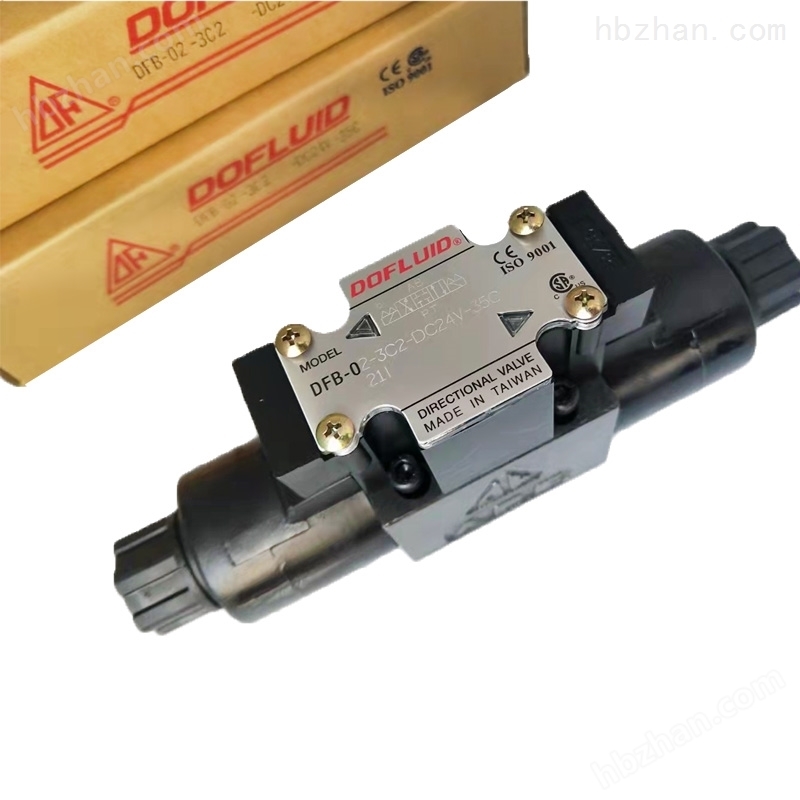

DFA-02-2B2-DC24V-35C（插头型）
DFA-02-2B2-A220V-35C（插头型）
DFA-02-2B2-A110V-35C（插头型）
DFA-02-3C2-DC24V-35C（插头型）
DFA-02-3C2-A110V-35C（插头型）
DFA-02-3C4-DC24V-35C（插头型）
DFA-02-3C4-A220V-35C（插头型）
DFA-02-3C4-A110V-35C（插头型）
DFA-03-2B2-DC24V-35（插头型）
DFA-03-2B2-A220V-35（插头型）
DFA-03-3C2-DC24V-35（插头型）
DFA-03-3C2-A220V-35（插头型）
DFA-03-3C2-A110V-35（插头型）
DFA-03-3C4-DC24V-35（插头型）
DFA-03-3C4-A220V-35（插头型）
DFA-02-3C3-DC24V-35C（插头型）
DFA-02-2D2-DC24V-35C（插头型）
DFA-02-2D2-A110V-35C（插头型）
DFA-03-2D2-DC24V-35（插头型）
阀板式的优点
动作准确、自动化程度高、工作稳定可靠，但需附设驱动和冷却系统，结构较为复杂；阀瓣式结构则较简单，多用于流量较小的生产工艺上。 在石油、化工、矿山和冶金等行业中,六通换向阀是一种重要的流体换向设备。该阀安装在稀油润滑系统输送润滑油的管道中。通过变换密封组件在阀体中的相对位置,使阀体各通道连通或断开,从而控制流体的换向和启停。
六通换向阀的性能参数
公称通径(mm)50～150 适用温度(℃)室温～80 公称压力(MPa)1.0 适用介质润滑油 连接形式法兰 强度试验压力(MPa)1.5 密封试验压力(MPa)1.1 耐压试验温度(℃)常温
六通换向阀的工作原理和结构特点
换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。可分为手动换向阀、电磁换向阀、电液换向阀等。
又称克里斯阀，阀门的一种，具有多向可调的通道，可适时改变流体流向。
工作时借着阀外的驱动传动机构转动驱动轴，带动摇拐臂，启动阀板，使工作流体时而从左入口通向阀的下部出口，时而从右入口变换通向下部出口，实现了周期变换流向的目的。
这种变换阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中最为常用。此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。工作时只需转动手轮通过阀瓣来变换工作流体的流向。
在石油、化工、矿山和冶金等行业中,六通换向阀是一种重要的流体换向设备。该阀安装在稀油润滑系统输送润滑油的管道中。通过变换密封组件在阀体中的相对位置,使阀体各通道连通或断开,从而控制流体的换向和启停。
性能参数
适用介质
润滑油
连接形式
法兰
强度试验压力(MPa)
1.5
密封试验压力(MPa)
1.1
耐压试验
温度(℃)常温
工作原理
六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成。阀门由手柄驱动,通过手柄带动阀杆与凸轮旋转,凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转,两组密封组件分别在凸轮的作用下关闭下端的两个通道,上端的两个通道分别与管道装置的进口相通。反之,上端的两个通道关闭,下端两个通道与管道装置的进口相通,实现了不停车换向。
六通阀的阀体由隔板分成两腔,每腔都有3个通道,中间为进油口,两端为出油口。阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了材料的利用率,缩短了生产周期,降低了成本。密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加工后抛光研磨,表面粗糙度Ra≤0.8μm。
六通阀有两组密封组件。每组密封组件由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。阀瓣为碳钢板焊件,设有加强筋,即增加阀瓣强度又起导向作用,保证每组阀瓣间的同轴度。阀瓣上镶嵌聚氨脂橡胶圈,该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。在凸轮的作用下,密封圈的球面与阀体密封面相接触产生挤压弹性变形,达到密封效果。调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用,确保各通道密封性能同步到位。
阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。
阀体隔板及上阀盖轴孔部位镶有铜套,可减小与O形圈间的摩擦力矩,密封组件开启与关闭灵活,操作力矩小。
